Měřící skříně MS2

MS2 - skříně pro nepřímé elektroměrové měření


Ceník zde.

Popis

Skříně pro nepřímé měření byly vyvinuty ve spolupráci s elektrorozvodnými závody, s cílem dodat koncovému uživateli kvalitní výrobek s jednoduchou instalací, pohodlnou obsluhou, vysokou odolností a nízkými nároky na údržbu. Měřící skříně MS2 jsou určeny k nepřímému měření a registraci spotřeby elektrické energie v rozvodných sítích i mimo ně.

Provedení

  • MS2.210 - prosklené dveře, uzamykání na čtyřhran
  • MS2.211 - prosklené dveře, zalamovací klika s FAB
  • MS2.220 - plné dveře, uzamykání na čtyřhran
  • MS2.221 - plné dveře, zalamovací klika s vložkou FAB

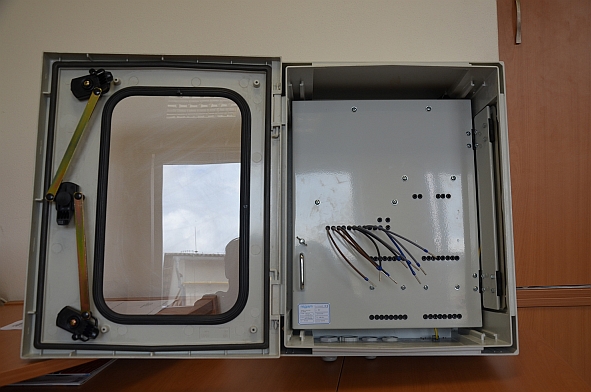

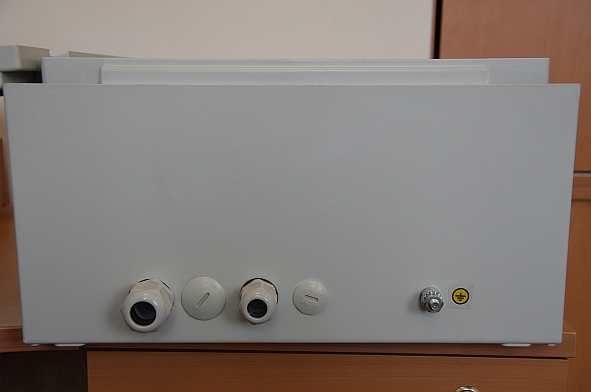

Rozvodnice jsou vyrobeny ve světle šedé barvě (odstín RAL 7035)z polyesteru tvářeného za tepla, zesíleného skelnými vlákny, barveného do hmoty. Zapouzdření je vybaveno 4 závitovanými sloupky a svorníky pro montážní desku nebo pro instalaci montážního rámu a poskytuje dvojitou izolaci a stupeň krytí IP66 podle IEC 60529a EN 60529. Použitý materiál je samozhášivý a bez halogenů, nevyžadující údržbu. Skříně odolávají teplotám až do 70 °C v nepřetržitém používání (špičkové teploty až 150 °C). Odolné proti korozi a UV záření, vysoká pevnost a nárazuvzdornost v porovnání s nízkou hmotností. Závěsy dveří jsou umístěny vlevo. Strop skříně je bez vývodů, dno skříně obsahuje zemnící svorník M8 a otvory pro průchodky (2x PG21 a 2x PG16). Dle provedení skříně může být jeden nebo několik otvorů od každého rozměru zaslepeno vyjímatelnou záslepkou. Do skříně je vestavěn kovový rám skládající se z pevného dna pro měřící svorkovnici a pomocné přístroje a z výklopného panelu pro měřicí přístroje. Panel je upevněn na skládaném závěsu a je zajištěn křídlovou maticí. Po uvolnění matice lze přístrojový panel z důvodu snadné montáže a zapojení měřidel ze skříně vyklopit. Aplikace v průmyslu (těžký průmysl, ocelárny, doly, petrochemické závody, pivovary) občanská vybavenost, nebo prozatímní elektrické instalace (staveniště).

Rozměry:

  • Vnější rozměry skříně (Š/V/H): 415 x 515 x 230 mm.
  • Prostor mezi pevným/výklopným panelem/dveřmi: 95 / 95 mm

Pevný panel:

Obsahuje především měřící svorkovnici ZS1b se svazkem vodičů 10x 2,5 vedoucích k elektroměru, pomocnou svorkovnici 8 x 1,5 propojenou s výklopným panelem a DIN lištu pro příslušenství (pojistkový odpínač; relé, zásuvka 230V, atd.)

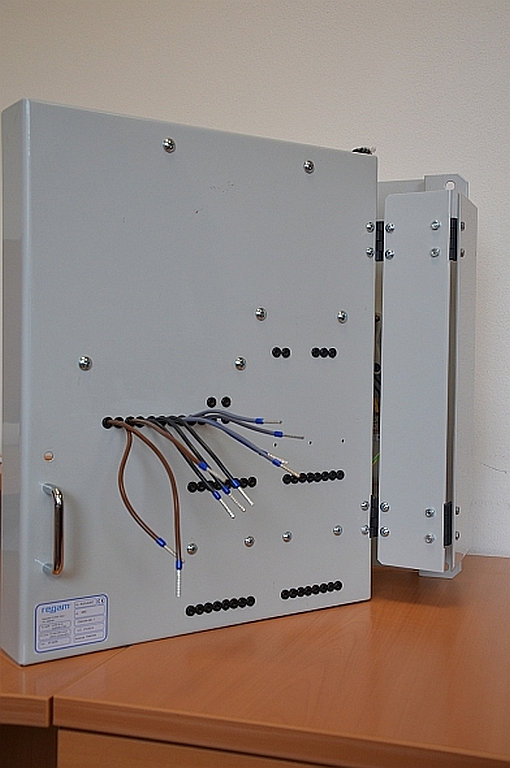

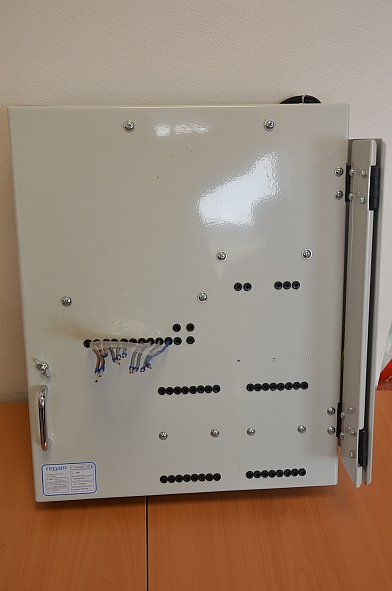

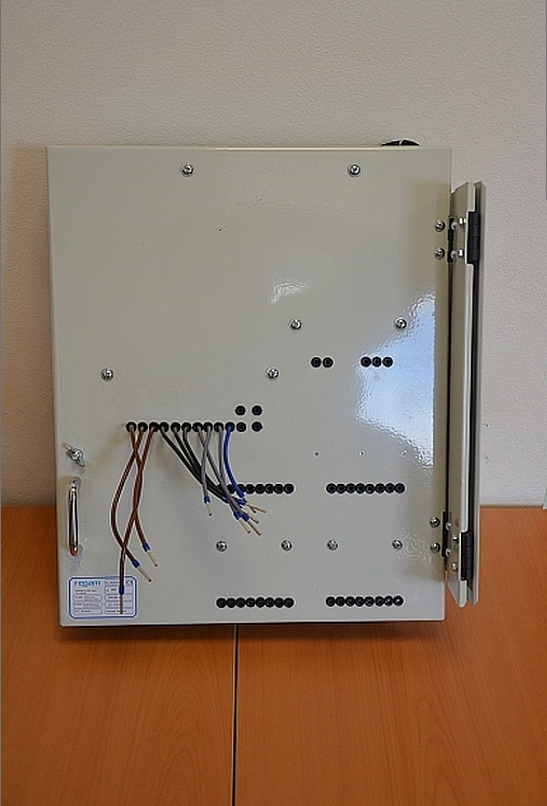

Výklopný panel:

Obsahuje pozice pro elektronický elektroměr, pro přístroj HDO, pomocnou svorkovnici a dále pozici pro optooddělovače OP6.3, popř. hlídač napětí atd.

Součástí dodávky jsou:

  • samolepící stříška na ochranu spáry dveří v případě venkovní montáže.
  • informační, bezpečnostní štítky.
  • 2 klíče k vestavěné vložce GUARD (provedení se zalamovací klikou).
  • popis skříně, montážní návod a schéma zapojení ZS.
  • osvědčení o jakosti a kompletnosti výrobku, prohlášení o shodě, dokumentace k případně doobjednanému příslušenství

Možnost doobjednání:

  • sada nerezových příchytek (montáž na zeď).
  • příruba pro montáž pod omítku.
  • sada pro montáž na sloup.
  • schránka na dokumenty.
  • vestavěné vnitřní osvětlení.
  • Šesti kanál. optooddělovač OP 6.3 na 100V nebo 230V (Svoboda Elektro).
  • Vestavěná telefonní zásuvka 1xRJ12.
  • hlídač napětí 3x100V (Svoboda Elektro).
  • řadové svorky.

Pokyny k montáži:

Skříň je určena k montáži na zeď, pro kterou doporučujeme použít sadu nerezových montážních příchytek, které se nejprve upevní na zadní stěnu skříně (trojice slepých otvorů v každém rohu zadní stěny) a teprve potom se skříň zavěsí na stěnu. Vrtání jakýchkoli dalších otvorů do stěny skříně je nepřípustné. V případě potřeby zabudování pod omítku je k rozvaděči možné doobjednat přírubu. Pro montáž na sloup je k dispozici montážní sada skládající se ze dvou upevňovacích profilů (žárově zinkovaná ocel) a nerezových pásků navíjených na třmen. Při venkovní montáži doplňte skříň samolepící stříškou, která je součástí dodávky. Na vhodné místo skříně nalepte předepsané výstražné tabulky (součást dodávky).
